Die TAIFUN Serie ist eine schlüsselfertige Prüfstandslösung und basiert auf einem modularen Antriebs- und Automatisierungskonzept, das größte Flexibilität und höchste Prüfqualität bietet.
Der TAIFUN Prüfstand wurde für die Prüfung von:
- Elektromotoren
- Antriebssträngen und
- Verbrennungsmotoren
entwickelt.
Standardkonfigurationen:
Im Zuge der Elektrifizierung von Antriebssträngen kommt dem Elektromotor größte Bedeutung zu. Der Einsatz im Automotivbereich verlangt kompakte Bauformen mit hohen Leistungsdichten. Hohe Drehzahlbereiche verursachen enorme thermische Beanspruchungen, daher ist die Robustheit der Motoren eine wesentliche Herausforderung für die Zukunft.
Der elektrifizierte Antriebsstrang ist wichtiger Bestandteil der zukünftigen nachhaltiger Mobilität. Die gestiegenen Anforderungen an Leistung und Zuverlässigkeit erfordern ausgereifte Lösungen, insbesondere im Antriebsstrang. Um den Entwicklungsprozess im Hinblick auf Dynamik, Vibration und Akustik zu optimieren, bietet unser TAIFUN Powertrain-Programm einen standardisierten, modularen Aufbau. Für zukünftige und neue Prüfanforderungen im Antriebsstrang können zusätzliche Mess- und Softwarelösungen einfach integriert werden.
Auch Verbrennungsmotoren, die mit Wasserstoff, E-Fuels oder im Hybridbetrieb betrieben werden, behalten für die Zukunft ihre Bedeutung bei der Antriebstechnik. Darüber hinaus sieht die neue Norm Euro 7 vor, Emissionen weiter zu reduzieren und neue Schadstoffgrenzwerte zu definieren. Diese emissionsreduzierenden Maßnahmen müssen über das komplette Motorenkennfeld und ggf. auch über ein weites Temperaturfeld appliziert werden. Auch hier bietet die TAIFUN Serie alle Möglichkeiten der integrierten und modularen Prüfstandsplattform.
Standardkonfigurationen für den Elektroprüfstand
TAIFUN | TAIFUN | TAIFUN | |
|---|---|---|---|
Nennleistung | 210 kW | 265 kW | 378 kW |
Nenndrehmoment | 450 Nm | 510 Nm | 1300 Nm |
Nenndrehzahl | 4490 U/min | 4954 U/min | 2775 U/min |
Maximaldrehzahl | 16000 U/min | 16000 U/min | 11000 U/min |
Massenträgheitsmoment | 0,297 kg m2 | 0,294 kg m2 | 1,913 kg m2 |
TAIFUN | TAIFUN | ||
|---|---|---|---|
Nennleistung | 147 kW | 250 kW | |
Nenndrehmoment | 226 Nm | 500 Nm | |
Nenndrehzahl | 6219 U/min | 4770 U/min | |
Maximaldrehzahl | 20000 U/min | 20000 U/min | |
Massenträgheitsmoment | 0,134 kg m2 | 0,334 kg m2 |
TAIFUN 210E
TAIFUN 265E
TAIFUN 378E
TAIFUN 147E
TAIFUN 250E
Standardkonfigurationen für den E-Achsprüfstand
TAIFUN | TAIFUN | TAIFUN | |
|---|---|---|---|
Nennleistung | 146 kW | 270 kW | 400 kW |
Nenndrehmoment | 2620 Nm | 4160 Nm | 5000 Nm |
Nenndrehzahl | 531 U/min | 615 U/min | 754 U/min |
Maximaldrehzahl | 1500 U/min | 4000 U/min | 3000 U/min |
Massenträgheitsmoment | 6,029 kg m2 | 13,029 kg m2 | 5,729 kg m2 |
TAIFUN 270GS
TAIFUN 146GS
TAIFUN 400GS
Standardkonfigurationen für den Verbrennungsmotorenprüfstand
TAIFUN | TAIFUN | TAIFUN | |
|---|---|---|---|
Nennleistung | 265 kW | 350 kW | 470 kW |
Nenndrehmoment | 730 Nm | 1000 Nm | 990 Nm |
Nenndrehzahl | 3452 U/min | 3341 U/min | 4548 U/min |
Maximaldrehzahl | 10000 U/min | 9000 U/min | 9000 U/min |
Massenträgheitsmoment | 0,65 kg m2 | 0,91 kg m2 | 0,91 kg m2 |
TAIFUN | TAIFUN | TAIFUN | |
|---|---|---|---|
Nennleistung | 475 kW | 620 kW | 810 kW |
Nenndrehmoment | 3000 Nm | 4050 Nm | 5130 Nm |
Nenndrehzahl | 1504 U/min | 1458 U/min | 1513 U/min |
Maximaldrehzahl | 4500 U/min | 4000 U/min | 3500 U/min |
Massenträgheitsmoment | 6,72 kg m2 | 14,1 kg m2 | 18,57 kg m2 |
TAIFUN 265
TAIFUN 350
TAIFUN 470

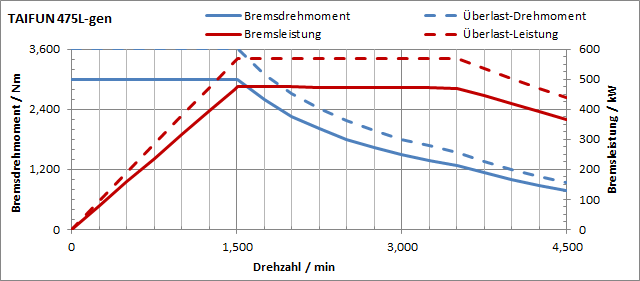

TAIFUN 475L
TAIFUN 620L
TAIFUN 810L
Auf Anforderung sind auch Sonderlösungen mit den gleichen Standards möglich.
Mehrere Informationen zu der TAIFUN modulare Prüfstandsplattform finden Sie auf der Broschüre:
Die Systemübersicht für beide Prüfstandarten
Prüfstandsautomatisierung und Regelung für alle Arten von automotiven Prüfständen
Basis Hardware und Software NUCLIO
- Regelungscontroller und Lizenzen
- Basis Prüfstandssoftware
Modulare Ausbaustufen für folgende Anwendungen
- Verbrennungsmotor-Prüfstand
- eTraction-Prüfstand
- VKM / Hybrid Antriebsstrang-Prüfstand FWD / RWD / AWD
- eDrive Antriebsstrang-Prüfstand FWD / RWD / AWD
- Back2Back Komponenten-Prüfstand
- eDrive Back2Back Dauerlauf-Prüfstand
Optionale Echtzeitmodule
- Verbrennungsmotorsimulation
- Fahrer- und Fahrzeugsimulation
- Triebstrangsimulation
- Batteriesimulation
Alle Funktionalitäten in einem System
- Prüfstandskonfiguration mit vorhandener Bibliothek für verschiedenste Prüfstandsausrüstungen und Prüfläufe
- Integration von Simulink Anwendermodellen
- Mehrstufige Grenzwertüberwachung
- Testerstellung auf Work-Flow Basis
- Manuell / Teil / und Vollautomatisierte Testdurchführung
- Online editierbare Visualisierung
- Effektive Datenauswertung bei Abschaltung
- Flexible Ergebnisspeicherung und Exportfunktionen
Als Erweiterung für diese Prüfstandsplattform für Motorenprüfstände sind auch Antriebsstrangprüfstände lieferbar, die dann anforderungsgemäß und individuell projektiert werden. Auch diese basieren auf erprobter, standardisierter Antriebstechnik mit unseren ECODyn Modulen und der gleichen Prüfstands Automatisierung und Regelung NUCLIO.
